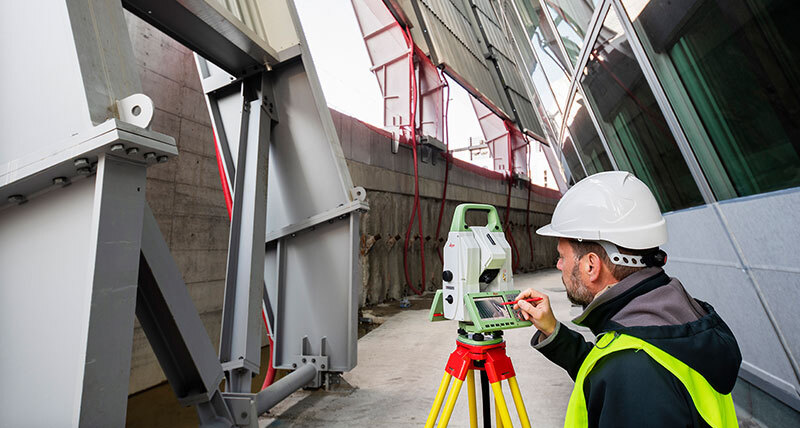

Géomètre utilisant la Leica Nova TS60 sur trépied à côté d'une structure métallique de bâtiment

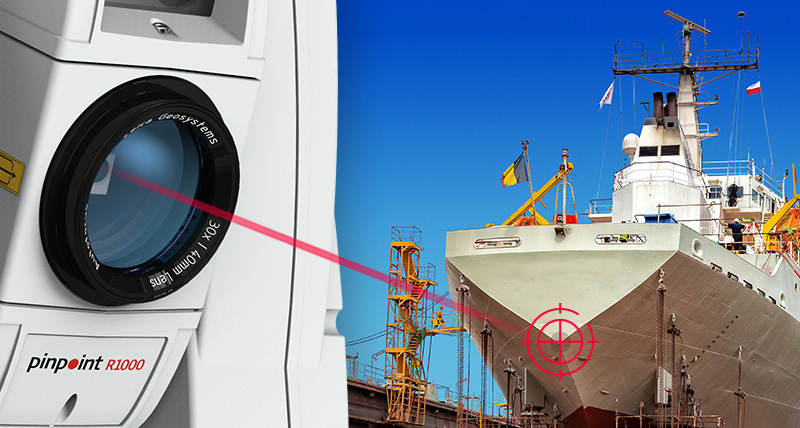

Gros plan sur l'objectif de la Leica Nova TS60 visant un navire dans un chantier naval avec son laser

Leica Nova TS60

La précision sans compromis

La Leica Nova TS60 est la station totale des projets où la précision submillimétrique est indispensable : implantation de précision, réseaux de référence, mesure de structures et surveillance. Avec une précision angulaire de 0,5" et une précision de distance de 0,6 mm + 1 ppm, vous mesurez de manière fiable, même sous la pluie, dans le brouillard, la poussière ou une brume de chaleur. Vous limitez ainsi les coûts et retards liés à des mesures imprécises.

Demander un devis Télécharger la fiche produit
Comparer 0 produits

Spécifications du produit

Environnement IP65, MIL-STD-810G (méthodes 506.5 I et 507.5), humidité 95 % (sans condensation)
Température de fonctionnement -20 °C à +50 °C
Poids 7,7 kg (avec batterie)
Précision angulaire 0,5" (0,15 mgon)
Précision de distance (prisme) 0,6 mm + 1 ppm
Précision de distance (sans réflecteur) 2 mm + 2 ppm (> 500 m : 4 mm + 2 ppm)
Portée de mesure (prisme) 0,9 m à 3 500 m (prisme 360° : 1,5 m à 2 000 m)
Portée de mesure (sans réflecteur) 0,9 m à > 1 000 m
Vitesse de mesure Typiquement 2,4 s (prisme), 2 s (sans réflecteur)
Recherche/verrouillage / Visée ATRplus, PowerSearch, DynamicLock
Portée ATR (visée automatique) 1 500 m (prisme circulaire), 1 000 m (prisme 360°)
Précision ATR 0,5" (0,15 mgon)
Portée PowerSearch 300 m (prisme 360°), typiquement 5 s
Portée de verrouillage 1 000 m (prisme circulaire et 360°)
Grossissement télescope 30x
Distance focale minimale 1,7 m
Champ de vision 19,4° (vue d'ensemble), 1,5° (télescope)
Caméra télescope Oui, 5 mégapixels
Caméra de vue d'ensemble Oui, 5 mégapixels
Processeur TI OMAP4430 1 GHz dual-core ARM Cortex-A9 MPCore
Mémoire interne 2 Go
Communication sans fil Bluetooth, WLAN
Mesure angulaire Absolue, continue, quadruple
Taille du spot laser 8 mm x 20 mm à 50 m
Technologie de mesure Analyseur de système, laser rouge visible coaxial
Classe laser Classe 3R (IEC 60825-1:2014)
Temps de mesure ATR Typiquement 3 à 4 s
Motorisation Entraînement direct piézo, max. 180° (200 gon) par s
Changement de face Typiquement 2,9 s
Cadence caméra Jusqu'à 20 images par seconde
Mise au point télescope Autofocus
Guide lumineux (EGL) 5 à 150 m, typiquement 5 cm à 100 m
AutoHeight 1,0 mm (1 sigma), 0,7 m à 2,7 m
Batterie Lithium-ion interchangeable, jusqu'à 9 h, recharge interne
Résolution d'écran 5 pouces WVGA, couleur, deux faces
Écran tactile Oui, deux faces
Clavier 37 touches rétroéclairées, deux faces
Interfaces RS232, USB, Bluetooth, WLAN
Logiciel embarqué / workflow Leica Captivate avec applications
Système d'exploitation Windows EC7
Stockage 2 Go interne, carte SD 1 Go ou 8 Go
Application Implantation de précision, réseaux de référence, mesure de structures, contrôle dimensionnel industriel, surveillance, rail
Commandes 3 entraînements sans fin, servofocus, 2 touches autofocus, SmartKey programmable
Protection antivol Compatible LOC8 (Lock & Locate)

Description

Une précision inférieure au millimètre et à la seconde

  • Précision angulaire : 0,5" (0,15 mgon), avec mesure d'angle absolue, continue et quadruple.
  • Mesure de distance sur prisme : 0,6 mm + 1 ppm, avec une portée jusqu'à 3 500 m.
  • Sans réflecteur : 2 mm + 2 ppm, au-delà de 1 000 m sur toute surface.

Une station totale autonome grâce à ATRplus

La TS60 s'adapte automatiquement et en continu aux conditions du site : pluie, brouillard, poussière, soleil, brume de chaleur ou reflets. ATRplus maintient le verrouillage sur votre prisme et ignore les autres perturbations sur le terrain. En cas d'interruption de la ligne de visée, l'instrument se reverrouille rapidement.

  • ATRplus : visée jusqu'à 1 500 m et verrouillage jusqu'à 1 000 m sur prisme circulaire, avec une précision de visée de 0,5".
  • PowerSearch : trouve un prisme 360° jusqu'à 300 m en 5 s en moyenne.
  • DynamicLock : se verrouille automatiquement sur les prismes en mouvement, sans temps d'attente.

Imagerie et motorisation rapide

Une caméra de vue d'ensemble et une caméra télescope, chacune avec un capteur CMOS de 5 mégapixels, affichent jusqu'à 20 images par seconde. La lunette autofocus grossit 30x et fait la mise au point dès 1,7 m. Les entraînements directs à technologie piézoélectrique tournent jusqu'à 180° par seconde et changent de face en 2,9 s en moyenne.

Mise en station rapide et travail dans Leica Captivate

Avec AutoHeight, vous mesurez la hauteur d'instrument d'une simple pression. Leica Captivate fonctionne directement sur l'instrument, avec un écran tactile couleur de 5 pouces et 37 touches rétroéclairées sur les deux faces. Au bureau, vous traitez et contrôlez vos mesures dans Leica Infinity.

Applications

  • Construction : implantation des données de conception et positionnement des éléments préfabriqués.
  • Réseaux de référence : mesures d'angles et de distances précises pour la construction et les infrastructures.
  • Bâtiments et structures : état des ponts et analyse de gabarits, BIM et récolement.
  • Industrie : contrôle dimensionnel d'éléments préfabriqués en construction navale et pour les éoliennes.
  • Surveillance et rail : surveillance de ponts, bâtiments et structures en acier, contrôle de pose de voies sur dalle et relevés de gabarits.
