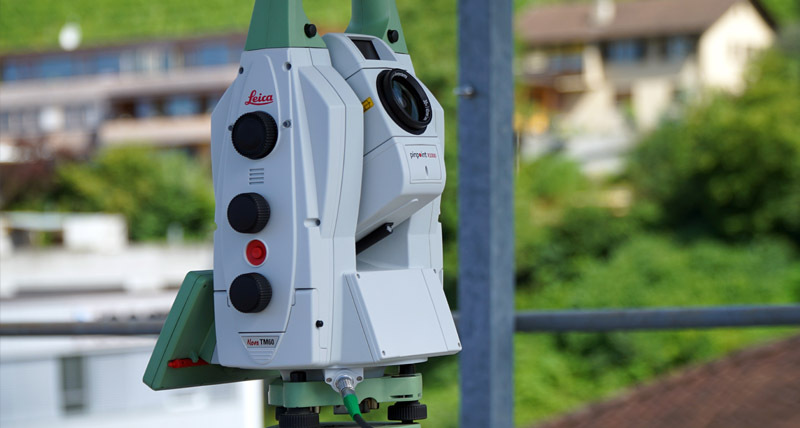

Leica Nova TM60 vue de côté, installée en poste fixe de surveillance devant des habitations

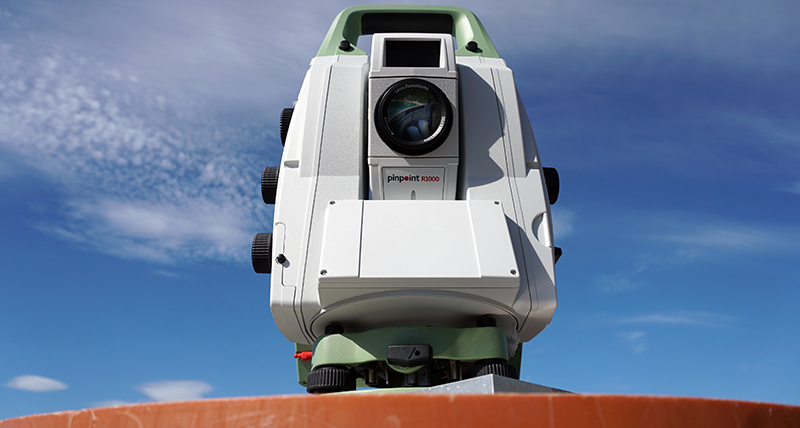

Leica Nova TM60 vue en contre-plongée sur fond de ciel bleu

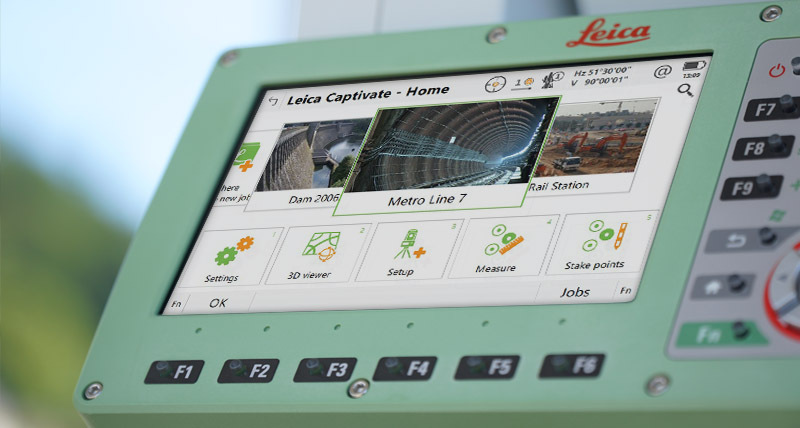

Gros plan sur l'écran tactile de la Leica Nova TM60 avec l'écran d'accueil de Leica Captivate

Leica Nova TM60

Conçue pour la surveillance des déformations

La Leica Nova TM60 est une station totale de surveillance robuste et précise pour les projets où vous devez collecter des données en continu et en toute sécurité. Tassement, flexion, décalage ou glissement : vous suivez chaque changement 24 heures sur 24, 7 jours sur 7. Combinée à Leica GeoMoS, elle vous fournit des informations et rapports en temps réel pour décider à temps.

Demander un devis Télécharger la fiche produit
Comparer 0 produits
Retour à l'aperçu

Spécifications du produit

Versions TM60 et TM60 I (avec caméras et autofocus)
Environnement IP65, MIL-STD-810G (méthode 506.5-I), humidité 95 % (sans condensation)
Température de fonctionnement -20 °C à +50 °C
Poids 7,2 kg (avec batterie)
Précision angulaire 0,5" (0,15 mgon) ou 1" (0,3 mgon)
Précision de distance (prisme) 0,6 mm + 1 ppm
Précision de distance (sans réflecteur) 2 mm + 2 ppm (> 500 m : 4 mm + 2 ppm)
Portée de mesure (prisme) 0,9 m à 3 500 m (prisme 360° : jusqu'à 2 000 m)
Portée de mesure (sans réflecteur) 0,9 m à > 1 000 m
Vitesse de mesure Typiquement 2,4 s (prisme), 2 s (sans réflecteur)
Recherche/verrouillage / Visée Long Range ATRplus
Portée ATR (visée automatique) 3 000 m (prisme circulaire), 1 500 m (prisme 360°)
Précision ATR 0,5" (0,15 mgon) ou 1" (0,3 mgon)
Grossissement télescope 30x
Distance focale minimale 1,7 m
Champ de vision 19,4° (vue d'ensemble), 1,5° (télescope), TM60 I
Caméra télescope Oui, 5 mégapixels (TM60 I)
Caméra de vue d'ensemble Oui, 5 mégapixels (TM60 I)
Processeur TI OMAP4430 1 GHz dual-core ARM Cortex-A9 MPCore
Mémoire interne 2 Go
Communication sans fil Bluetooth, WLAN
Mesure angulaire Absolue, continue, quadruple
Taille du spot laser 8 mm x 20 mm à 50 m
Technologie de mesure Analyseur de système, laser rouge visible coaxial
Classe laser Classe 3R (IEC 60825-1:2014)
Temps de mesure ATR Typiquement 3 à 4 s
Motorisation Entraînement direct piézo, max. 180° (200 gon) par s
Changement de face Typiquement 2,9 s
Cadence caméra Jusqu'à 20 images par seconde (TM60 I)
Mise au point télescope Autofocus (TM60 I), servofocus (TM60)
Batterie Lithium-ion interchangeable, jusqu'à 9 h, recharge interne
Résolution d'écran 5 pouces WVGA, couleur (face 1 de série, face 2 en option)
Écran tactile Oui
Clavier 37 touches rétroéclairées
Interfaces RS232, USB, Bluetooth, WLAN
Logiciel embarqué / workflow Leica Captivate avec applications, Leica GeoMoS
Système d'exploitation Windows EC7
Stockage 2 Go interne, carte SD 1 Go ou 8 Go
Application Surveillance des déformations permanente et périodique
Commandes 3 entraînements sans fin, servofocus, 2 touches autofocus (TM60 I), SmartKey programmable
Protection antivol Compatible LOC8 (Lock & Locate)

Description

La plus grande portée ATRplus pour la surveillance

Long Range ATRplus vise automatiquement les prismes jusqu'à 3 000 m (prisme circulaire) et 1 500 m (prisme 360°), avec une précision de visée de 0,5" ou 1". L'instrument s'adapte automatiquement aux changements des conditions environnementales, ce qui limite les lacunes dans les données, les temps d'arrêt et les coûts imprévus.

Mesures d'angles et de distances précises

  • Précision angulaire : 0,5" (0,15 mgon) ou 1" (0,3 mgon), avec mesure d'angle quadruple.
  • Mesure de distance sur prisme : 0,6 mm + 1 ppm, avec une portée jusqu'à 3 500 m.
  • Sans réflecteur : 2 mm + 2 ppm, au-delà de 1 000 m.

Leica GeoMoS et AutoLearn

La TM60 révèle tout son potentiel avec le logiciel de surveillance Leica GeoMoS, pour la surveillance permanente comme pour les campagnes périodiques. Avec la fonction GeoMoS AutoLearn, l'instrument recherche, vise et mesure automatiquement les prismes de surveillance grâce au champ de vision élargi d'ATRplus. Leica GeoMoS Edge évite les lacunes dans vos données.

Imagerie et utilisation

  • Caméras (TM60 I) : caméra de vue d'ensemble et caméra télescope avec capteur CMOS de 5 mégapixels, jusqu'à 20 images par seconde.
  • Lunette : grossissement 30x, mise au point dès 1,7 m (autofocus sur TM60 I, servofocus sur TM60).
  • Motorisation : entraînements directs à technologie piézoélectrique, jusqu'à 180° par seconde.
  • Leica Captivate : sur l'instrument, via un écran tactile couleur de 5 pouces et 37 touches rétroéclairées.

Applications

  • Bâtiments et structures : bâtiments, gratte-ciels, installations industrielles et sportives, structures offshore et souterraines.
  • Infrastructures de transport : tunnels, rail, ponts, routes, aéroports, ports et canaux.
  • Environnement : glissements de terrain, chutes de pierres et affaissements.
  • Énergie et mines : barrages, installations pétrolières et gazières, pipelines, centrales, stabilité des pentes et carrières.
