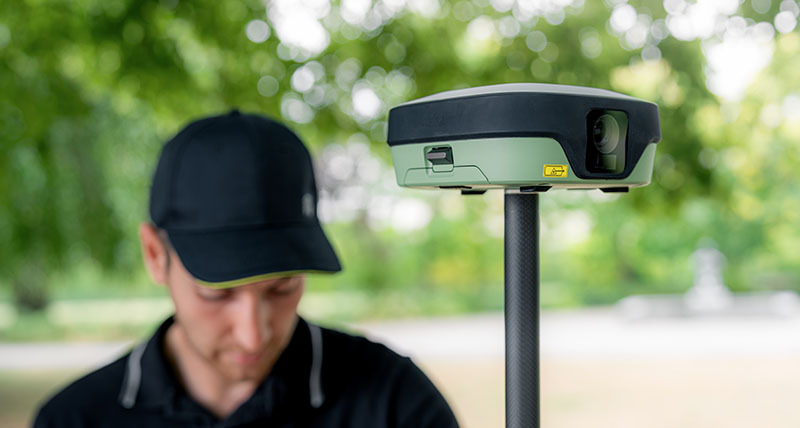

Géomètre à côté d'une canne équipée de la Leica GS11 dans un environnement verdoyant

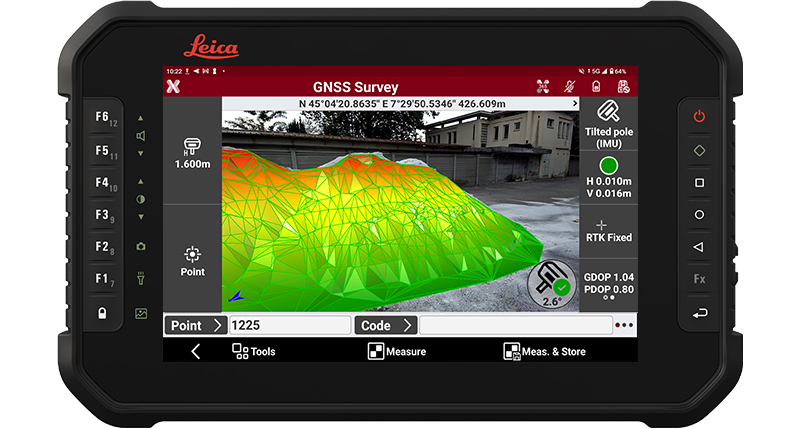

Tablette de terrain Leica affichant un levé GNSS et un modèle de surface 3D

Leica GS11

Le levé visuel, avec la fiabilité du GNSS Leica

La Leica GS11 est une antenne intelligente GNSS pour les géomètres qui mesurent et implantent au quotidien. Elle fonctionne avec le logiciel de terrain Leica X-PAD : vous rejoignez vos points grâce à l'image en direct de la caméra, mesurez à partir d'images et vérifiez votre travail en réalité augmentée avant de quitter le site.

Demander un devis Télécharger la fiche produit

Comparer ce produit Comparer 0 produits

Spécifications du produit

Versions I : inclinaison, caméras et laser / T : inclinaison, sans caméras ni laser

Résistance à l'eau et à la poussière IP66 / IP67

Inclinaison Oui, sans calibrage et insensible aux perturbations magnétiques (I et T)

Poids 1,27 kg (3,50 kg en mobile RTK standard sur canne)

Dimensions 167 x 167 x 72 mm

Température de fonctionnement -10 à +60 °C avec caméra ou laser, -30 à +65 °C sans caméra

Température de stockage I : -20 à +60 °C / T : -40 à +80 °C

Résistance aux chutes Résiste au basculement sur une canne de 2 m sur une surface dure

Vibrations Résiste aux fortes vibrations

Humidité 95 %

Suivi de signal GPS (L1, L2, L2C, L5), GLONASS (L1, L2, L2C, L3), Galileo (E1, E5a, E5b, E6b), BeiDou (B1I, B1C, B2I, B2a, B2b, B3I), QZSS (L1, L2C, L5, L6), NavIC (L5), SBAS (WAAS, EGNOS, MSAS, GAGAN)

Nombre de canaux 1400+ (multifréquence, multi-constellation)

Précision cinématique temps réel Ligne de base unique : Hz 8 mm + 1 ppm / V 15 mm + 1 ppm. RTK réseau : Hz 8 mm + 0,5 ppm / V 15 mm + 0,5 ppm

Précision post-traitement Statique (longues observations) : Hz 3 mm + 0,1 ppm / V 3,5 mm + 0,4 ppm. Statique et statique rapide : Hz 3 mm + 0,5 ppm / V 5 mm + 0,5 ppm

Caméra frontale I : global shutter 2 MP, Hz 80°, V 69°, 25 fps / T : aucune

Caméra inférieure I : rolling shutter 5 MP, Hz 80°, V 69°, 25 fps / T : aucune

Laser I : vert, classe laser 3R / T : aucun

Mesure de point sur image I : typiquement 5 mm + 2 mm/m (2D) jusqu'à 10 m / T : non disponible

Mesure de point au laser I : typiquement 10 mm + 5 mm/m (2D) jusqu'à 25 m / T : non disponible

Précision avec inclinaison Hz supplémentaire inférieur à 2 mm + 0,3 mm/° d'inclinaison, jusqu'à 30° (pas pour points de contrôle statiques)

Initialisation RTK Typiquement < 5 s

PPP Galileo HAS : Hz 20 cm / V 40 cm. BeiDou B2b : Hz 5 cm / V 10 cm, convergence 20 min

Services de correction Hexagon SmartNet NRTK et autres services RTK réseau

Stockage des données Mémoire interne jusqu'à 8 Go

Enregistrement des données Données RINEX jusqu'à 20 Hz

Batterie 2 batteries Li-Ion remplaçables à chaud (3,35 Ah / 7,2 V, 24,12 Wh)

Autonomie Typiquement jusqu'à 12 heures en mobile GNSS (implantation avec inclinaison sans AR)

Alimentation externe Nominale 12 V DC, plage 10,5 à 26,4 V DC

Contrôleur / tablette CSX8 et autres appareils Android (Leica X-PAD)

Ports Série (Lemo), USB-C, Bluetooth v5.0, WLAN 802.11 a/b/g/n/ac

Formats de données RTK CMR, CMR+, RTCM 3.0, 3.2 MSM

Sortie NMEA NMEA 0183 v4.00 et v4.10

RTK réseau VRS, FKP, iMAX, MAC (RTCM SC 104)

Protocole de sécurité TLS 1.0 / 1.1 / 1.2

Modem LTE Intégré : LTE, UMTS et GSM

Modem UHF Réception et émission, max. 1 W. I : 403 à 473 MHz, espacement des canaux 12,5, 20 ou 25 kHz / T : 410 à 470 MHz, espacement des canaux 12,5 ou 25 kHz

Interface utilisateur Bouton marche/arrêt, 4 voyants d'état, serveur web

Application Mesurer / implanter

Logiciel de terrain Leica X-PAD

Description

Deux variantes : GS11 I et GS11 T

GS11 I : deux caméras (frontale 2 MP global shutter, inférieure 5 MP), compensation d'inclinaison et laser vert intégré (classe 3R). Prend en charge le levé et l'implantation visuels avec Leica X-PAD.
GS11 T : compensation d'inclinaison pour mesurer rapidement sans caler la canne, sans caméras ni laser.

Levé et implantation visuels avec Leica X-PAD

Implantation visuelle : le guidage en réalité augmentée sur l'image en direct vous montre exactement où aller.
Levé visuel : vos points mesurés s'affichent dans la vue AR en direct, pour les contrôler dans leur contexte réel.
Mesure sur image : capturez des groupes d'images et créez-en des points, même là où la canne n'accède pas facilement ou en sécurité.
Contrôle et rapport : contrôles qualité en AR et documentation automatique par l'image, pour partir en sachant que le travail est terminé.

Mesurer là où la canne ne va pas

Grâce aux images, à la canne inclinée ou au laser intégré, vous levez aussi des points difficiles d'accès ou masqués. La mesure sur image atteint typiquement 5 mm + 2 mm/m (2D) jusqu'à 10 m, la mesure laser typiquement 10 mm + 5 mm/m (2D) jusqu'à 25 m. La compensation d'inclinaison ne demande aucun calibrage et est insensible aux perturbations magnétiques.

Conçue pour durer toute la journée

Deux batteries remplaçables à chaud : changez une batterie sans éteindre l'antenne, jusqu'à 12 heures d'autonomie en mode mobile GNSS.
Connectée : modems LTE et UHF intégrés, Bluetooth, WLAN et mémoire interne jusqu'à 8 Go.
Robuste : IP66/67 et résiste au basculement sur une canne de 2 m sur une surface dure.

Du terrain au bureau

Importez données, systèmes de coordonnées et plans CAO dans X-PAD et partez sur le terrain bien préparé. X-PAD fonctionne sur la tablette de terrain robuste Leica CSX8 ou sur votre propre tablette ou smartphone Android. Les corrections arrivent via Hexagon SmartNet, les données de terrain se synchronisent avec Hexagon GeoCloud et X-PAD Fusion vous permet de finaliser le projet en plans et rapports.
