Qu’est-ce qu’une station totale et pourquoi est-elle devenue incontournable sur les chantiers ?

Dans le domaine de la construction, des travaux publics et de la topographie, la précision des mesures joue un rôle essentiel dans la réussite d’un projet. Que vous soyez géomètre, chef de chantier, architecte ou entrepreneur du bâtiment, vous avez certainement déjà entendu parler de la station totale.

Mais de quoi s’agit-il exactement ? Comment fonctionne cet équipement et en quoi se distingue-t-il d’un théodolite traditionnel ?

L’équipe de Topolaser vous explique tout ce qu’il faut savoir sur cet appareil afin de vous aider à choisir l’équipement le mieux adapté à vos besoins et à vos conditions de terrain.


Définition et principe de fonctionnement d’une station totale

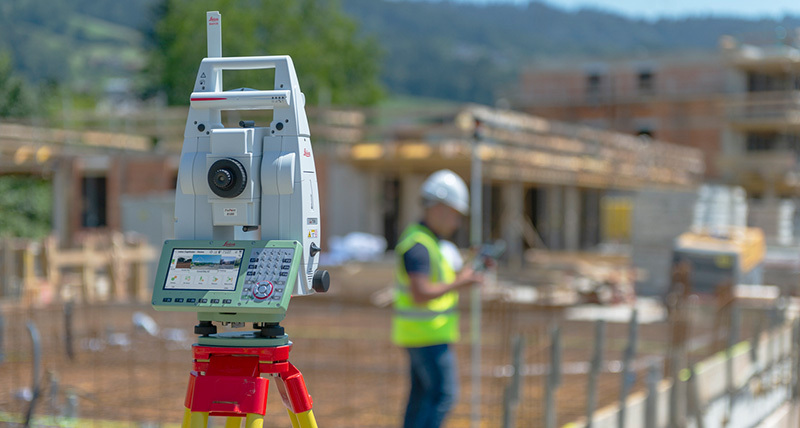

Une station totale est un instrument de mesure opto-électronique utilisé notamment pour les levés topographiques, l’implantation et le contrôle des ouvrages dans les secteurs de la construction, du génie civil et de la topographie.

Elle réunit principalement trois fonctions dans un même appareil :

• Un théodolite électronique, qui mesure avec précision les angles horizontaux et verticaux.
• Un télémètre électronique (EDM – Electronic Distance Measurement), qui permet de mesurer les distances.
• Un système de calcul et d’enregistrement des données, qui traite les mesures et permet notamment de déterminer les coordonnées des points relevés.

Grâce à cette combinaison, une station totale peut calculer automatiquement la position tridimensionnelle d’un point à partir des angles et de la distance mesurés, en fonction du système de coordonnées et de l’orientation de la station.


Comment fonctionne la mesure de distance ?

Le télémètre électronique de la station totale mesure la distance entre l’instrument et une cible à l’aide d’un signal électromagnétique. Selon la technologie utilisée, la distance peut notamment être déterminée à partir du déphasage du signal ou de son temps de propagation.

Deux grandes méthodes de mesure sont couramment proposées :

• Mesure avec réflecteur (prisme) : Le prisme renvoie le signal vers l’instrument et permet généralement d’obtenir une très grande précision, notamment sur des distances importantes. La précision exacte dépend toutefois du modèle de station, de la distance, des conditions atmosphériques et des conditions de mesure.
• Mesure sans réflecteur (Reflectorless / Direct Reflex) : Cette technologie permet de mesurer directement certains éléments sans installer de prisme, par exemple des façades, des angles ou des points difficiles d’accès. Elle est particulièrement utile lorsque l’accès physique au point à mesurer est compliqué ou présente un risque pour l’opérateur.


Station totale vs. théodolite : quelle est la différence ?

Il arrive fréquemment que l’on confonde ces deux instruments. Pourtant, leurs fonctionnalités ne sont pas identiques.


Le théodolite : principalement dédié à la mesure des angles

Le théodolite est un instrument conçu principalement pour mesurer les angles horizontaux et verticaux. Il peut être utilisé pour de nombreuses opérations géométriques, notamment :

• contrôler la verticalité d’une colonne, d’un mur ou d’un coffrage ;
• réaliser des alignements ;
• contrôler des angles ;
• effectuer certaines opérations d’implantation et de contrôle géométrique.

Un théodolite classique ne dispose toutefois pas du télémètre électronique intégré caractéristique d’une station totale. Pour mesurer une distance, l’opérateur doit donc utiliser une méthode ou un équipement complémentaire.


La station totale : mesure, calcul et enregistrement intégrés

La station totale va plus loin en combinant la mesure des angles avec un télémètre électronique (EDM) et un système numérique de calcul et d’enregistrement.

Cela permet de mesurer les angles et les distances, de calculer les coordonnées des points et de sauvegarder les données directement sur le terrain.


En résumé : le théodolite est principalement destiné aux mesures angulaires et aux opérations géométriques, tandis que la station totale constitue une solution intégrée permettant de mesurer, calculer et enregistrer les données nécessaires aux travaux de topographie et d’implantation.


Bon à savoir : l’importance de l’étalonnage

Même avec un instrument de haute précision, la qualité des résultats dépend également de son état, de son réglage, de son installation et des conditions de mesure.

Un contrôle et un étalonnage réguliers, réalisés conformément aux recommandations du fabricant et aux exigences de votre activité, permettent de maintenir la fiabilité de vos mesures dans le temps.


Quelles sont les principales applications d’une station totale ?

La polyvalence d’une station totale en fait un équipement particulièrement utile tout au long d’un projet de construction ou de topographie.


• L’implantation : L’implantation consiste à reporter sur le terrain les points, axes, alignements et altitudes définis dans les plans ou les modèles numériques. Une station totale peut ainsi être utilisée pour implanter des fondations, des axes de construction, des poteaux ou différents points de référence avec la précision requise par le projet.
• Le levé topographique : La station totale permet de relever rapidement un grand nombre de points et de déterminer leurs coordonnées afin de produire des plans topographiques ou de documenter l’état existant d’un terrain.
• Le contrôle des ouvrages : Sur un chantier, elle peut également servir à contrôler les dimensions, les niveaux, les alignements et la position des différents éléments construits. Les stations totales robotisées sont notamment utilisées pour vérifier les élévations, les dimensions des structures et la conformité de leur implantation.
• Le calcul de volumes : Associée à un logiciel de terrain adapté, une station totale peut également contribuer au calcul de volumes, par exemple pour les opérations de déblais et de remblais.


Station totale manuelle ou robotisée : quel niveau d’automatisation choisir ?

Le choix d’une station totale dépend notamment du type de chantier, de la précision recherchée, de la fréquence des mesures et du nombre d’opérateurs disponibles.


Les stations totales manuelles

Avec une station totale manuelle, l’opérateur effectue lui-même la visée à travers la lunette et réalise les mesures depuis l’instrument.

Cette solution constitue un choix pertinent pour de nombreuses opérations de levé, d’implantation et de contrôle. Elle peut également représenter une solution économique pour les utilisateurs qui n’ont pas besoin des fonctions de motorisation et de suivi automatique.

Les stations totales robotisées

Les stations totales robotisées ajoutent des fonctions de motorisation, de reconnaissance et/ou de suivi automatique de cible selon les modèles.

Elles permettent notamment à un seul opérateur de contrôler l’instrument à distance tout en travaillant avec le prisme sur le point à relever ou à implanter. Certaines solutions intègrent des technologies de suivi automatique du prisme afin de maintenir la cible pendant les déplacements de l’opérateur.

Le principal avantage ? Une réduction du nombre d’opérateurs nécessaires pour certaines tâches et un gain de productivité potentiel, particulièrement intéressant pour les travaux d’implantation et de levé répétitifs.


Comment choisir votre station totale ?

Il n’existe pas une station totale idéale pour tous les chantiers. Le choix doit notamment tenir compte :

• de la précision angulaire et de la précision de distance requises ;
• de la portée de mesure avec et sans prisme ;
• du besoin ou non de travailler avec un seul opérateur ;
• des fonctions de suivi automatique et de reconnaissance de cible ;
• des conditions environnementales du chantier ;
• des logiciels et formats de données utilisés par votre équipe ;
• de la compatibilité avec vos flux de travail en topographie, CAO/DAO ou BIM.

Les caractéristiques peuvent varier sensiblement d’un modèle à l’autre : par exemple, les fabricants proposent différentes précisions angulaires, différentes portées EDM et différentes fonctions d’automatisation.


Faites confiance à Topolaser pour vos équipements de mesure

Passer du théodolite à la station totale - ou choisir une station totale robotisée pour certaines opérations - peut vous permettre de fiabiliser vos mesures, de limiter les erreurs de saisie et de gagner en efficacité sur le terrain.


Chez Topolaser, nous mettons notre expertise à votre service afin de vous aider à sélectionner le matériel le mieux adapté à vos applications, à vos exigences de précision et à votre budget.


Vous souhaitez une démonstration ou un conseil personnalisé concernant une station totale ?

Contactez dès aujourd’hui les spécialistes de Topolaser pour discuter de votre projet ou consultez notre catalogue complet d’équipements de mesure en ligne.
